居酒屋さんの木製の看板。
MDXのワークサイズ500*330をオーバーする320*820

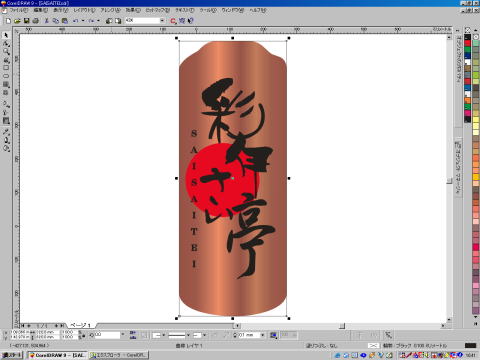

原案をもとに、デザインします。
彫刻後、彫ったところは黒。と
赤い丸を塗ります。
うちでは、彫刻までします。

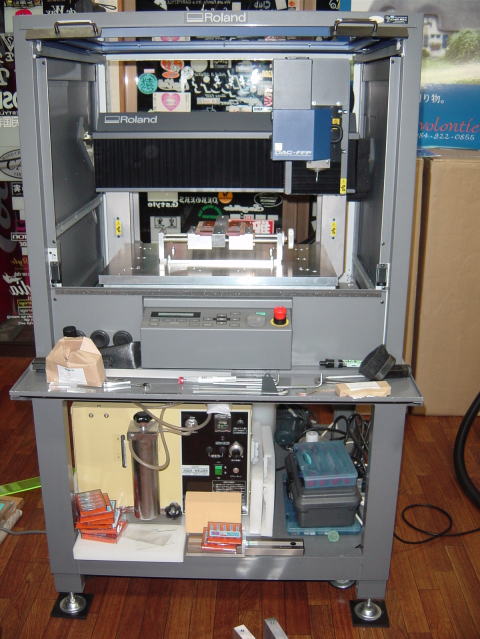

ＭＤＸの準備。
本体裏面のカバーを外しＹ方向
（前後方向）のワークスペースを
確保します。
センターバイスをセットします。

看板の固定はセンターバイスで、
位置決め用にＭＤＸのテーブル
スペーサーを流用。

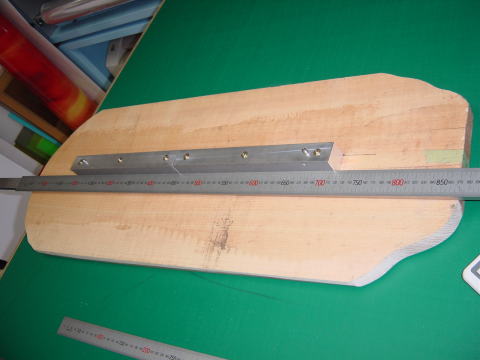

看板裏面の中心にビスで固定。加工途中でＹ方向だけ原点移動します。

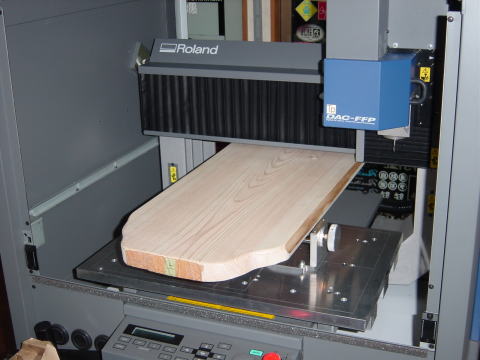

センターバイスの上に載せ、
看板裏に付けた
テーブルスペーサーをクランプ。
看板を固定します。

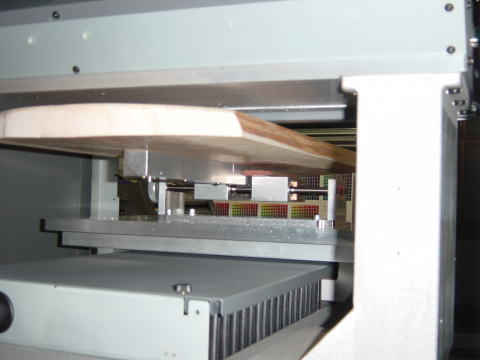

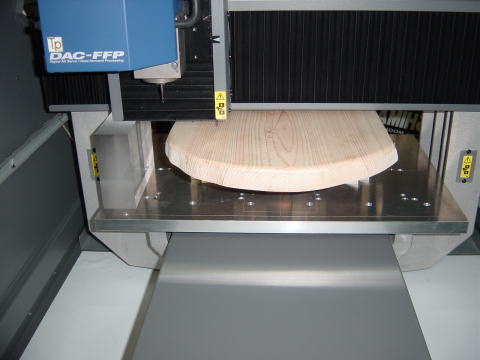

ＭＤＸに、の裏側から見るとこんな
感じで固定してます。
看板裏に付けたテーブルスペーサー
で、固定をＹ方向をスライドして
分割彫刻していきます。

ＭＤＸの加工原点をセット。
途中刃物交換をするので
左端に置いた、アクリルで、Ｚ０
を決めました。

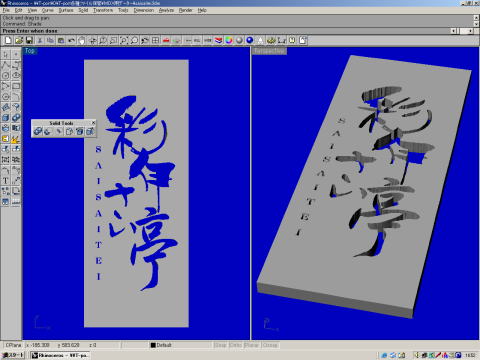

Rhinocerosで３Ｄのデーターにします。
Ｒｈｉｎｏで実行するコマンドは１個だけ！Extrude Planar Curve
切削深さは、Craft MILLで設定するので
データー的には、裏まで抜けた図形
になります。

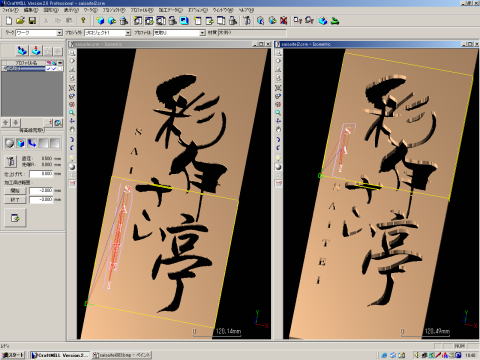

Craft MILLで、切削用のパスを作ります。
ＭＤＸのワークサイズを超えるサイズ
なので、同一のファイルを２つ作り
ワーク編集のマージン設定で
加工位置の違うデーターを作り、
パスを作ります。
分割部分は、刃物径分切削範囲が
重なるように作ります。

あ。看板の上下が反対です。
間違えて、セットして写真取っちゃった。

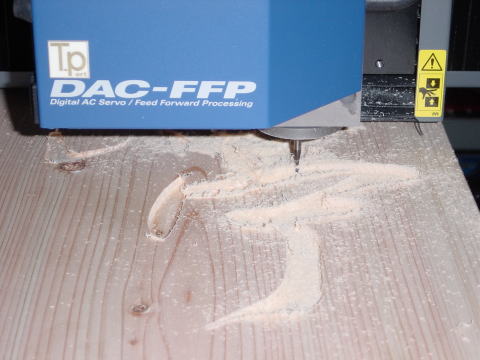

加工開始。
刃物は２ｍｍストレートエンドミル

失敗出来ないから。。。緊張したです。

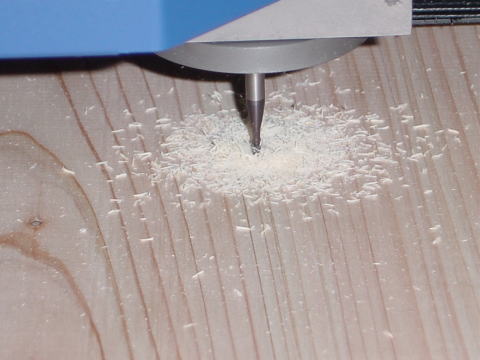

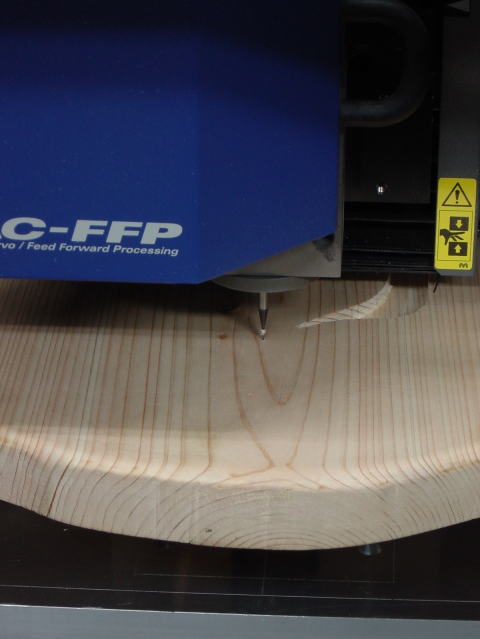

彫刻途中。
雰囲気的には、予定どうり。
でも、木は表面を削る時
ささくれが出るんですね。

これは、あとで手作業で処理
することにしました。

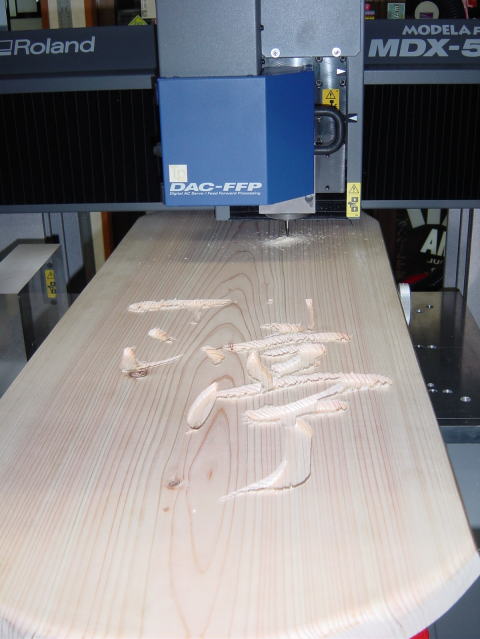

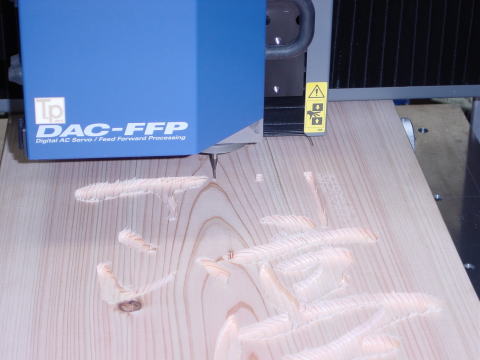

半分加工終わり。
次に看板の固定位置を変えます。

看板の中心部分に
Ｙ０とＹ3200の位置に小さく
マーキング（打痕）付けます。

Y3200のマーキング位置が
次の加工のY0位置になります。

看板を移動させて、Ｙ0を合わせます。

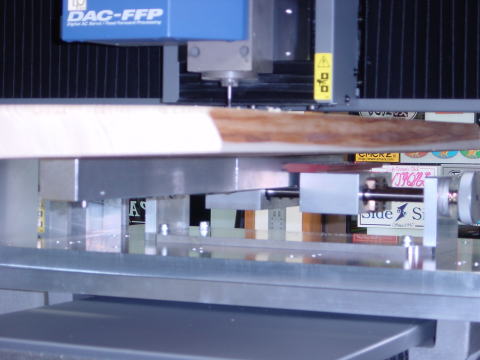

斜め正面からセンターバイスで
クランプした様子。

うちぐらいの加工は、こんな感じで
十分でしょ。。。。。あはぁ。

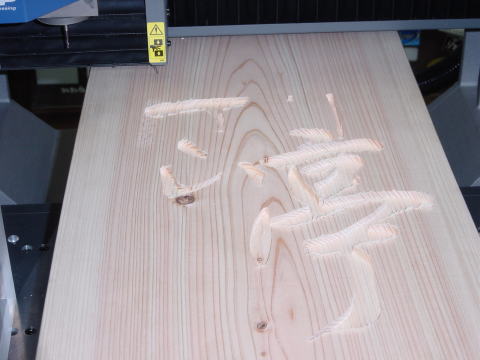

残りの分割部分を彫刻します。

ちゃんとＸ・Ｙ合うか心配。

なんとか！ＯＫ。Ｘ・Ｙ方向とも
ちゃんと合った！！

でも、板の反りが大きく
Ｚ深さは、段が出来ました。
こりゃ、仕方ないってことで。。。

ひだりの英文字部分を彫刻
同じようにCraft MILLで
パスを作ります。

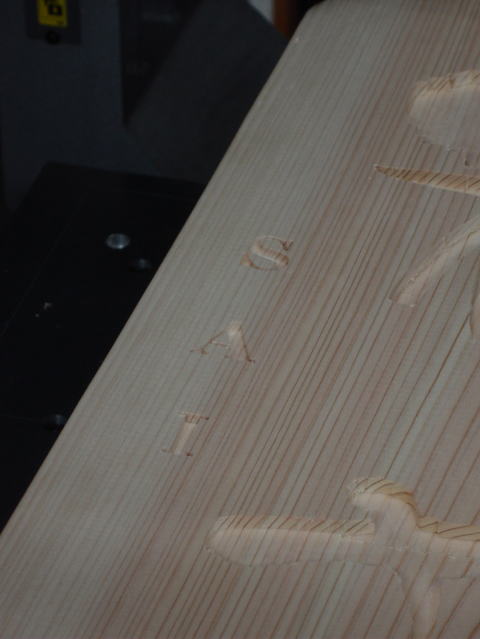

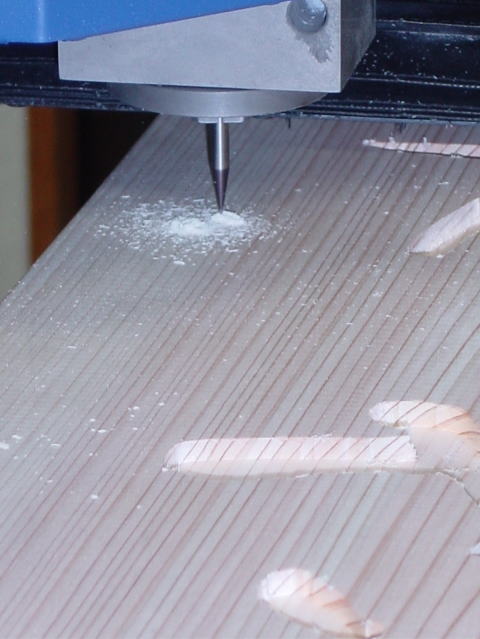

英文字部分を彫刻開始。

刃物径は、1ｍｍストレートエンドミル。

パスは、0.5ｍｍで作ったんですが、
刃物の刃長の長いのを、買ってなかった
んで。。。1mmでやっちゃった。です。

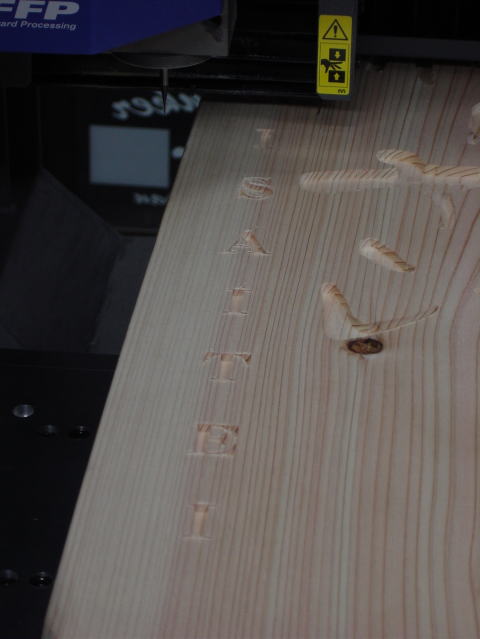

英文字部分が半分終わり。

ああ！ 1mmできれいじゃん。

看板をＹ方向に移動させます。
前に付けた。Ｙ0の打痕とＭＤＸの
Ｙ0が合うように、看板を固定します。

残りの英文字部分も彫刻完了。

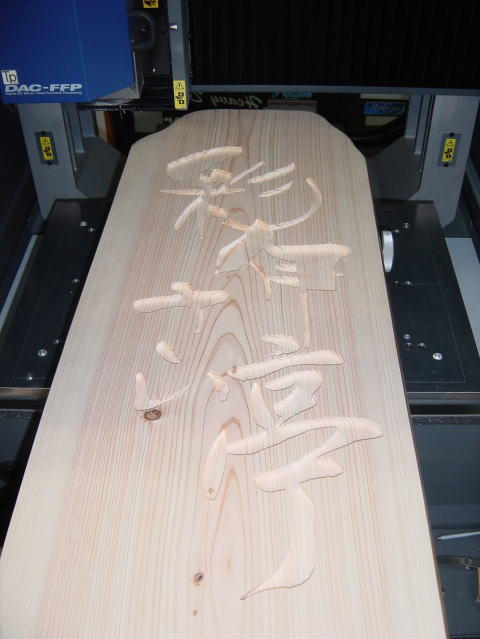

出来上がり。

切削時間。約６時間。

ちょっと、大きくても
彫刻なら、出来るかなぁ。。
ちょっと自信が出来たです。

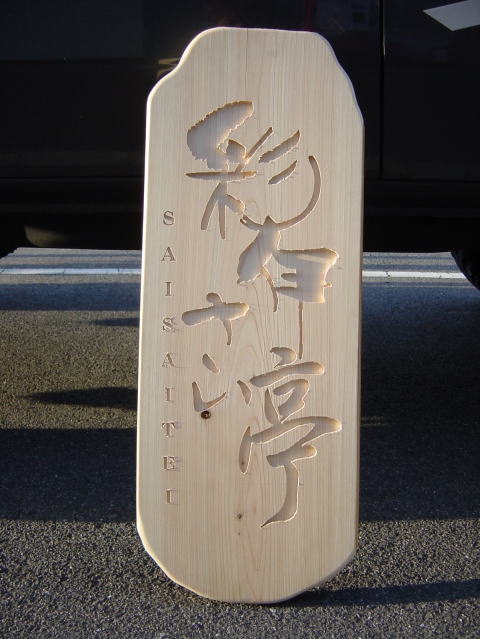

出来上がりの写真。
あとは、看板屋さんが色入れなど
して、納品です。
